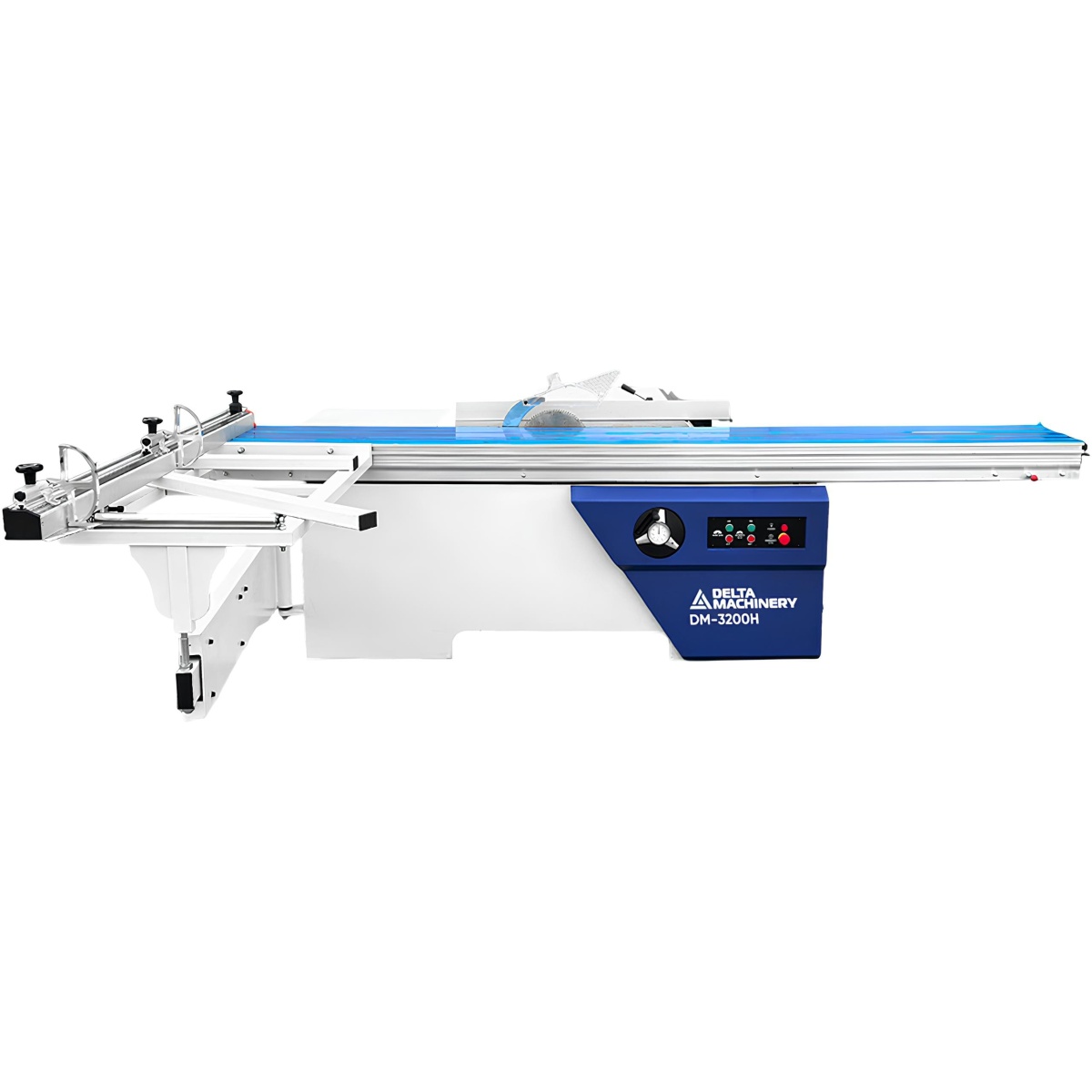

Форматно-раскроечный станок DELTAMACHINERY DM-3200H.
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
ПРИМЕНЕНИЕ
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства
СХЕМА ОБРАБОТКИ
Конструкция пильного узла классического исполнения, с надежными механическими регулировками угла наклона и подъема-опускания, обеспечивает высокую жесткость, виброустойчивость и надежность станка.
Станок оснащен роликовой кареткой – самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 375 мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные направляющие. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний), которые позволяют без труда раскраивать полноформатные листы ЛДСП.
Между опорной штангой телескопической опоры и кронштейном основного стола, подвижное соединение на опорном подшипнике. В отличии от обычной системы, где применяется «пара трения» такая конструкция обеспечивает безупречную плавность хода при раскрое и увеличивает ресурс телескопической конструкции.
Линейка параллельного упора с возможно-стью осуществлять ширину раскроя 1250мм.
Станок может оснащаться двухсекционной пневматической прижимной балкой, для удобства работы по всей длине раскроя.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления оснащен цифровой индикацией угла наклона пильного узла Кнопками «пуск» / «стоп» основной и подрезной пилы, кнопкой «аварийный стоп» и лампой-индикатором работы станка. Маховик угла наклона пильного узла находится на лицевой части станка. Маховик подъема-опускания находится сбоку.
| Размеры подвижной роликовой каретки, мм | 3200х375 |
| Расстояние между пилой и параллельным упором, наибольшее, (максимальный параллельный рез), мм | 1250 |
| Угол наклона пильного узла, градус Регулировка маховиком | 0-45 |
| Высота пропила (основная пила 300мм), мм Регулировка маховиком | 70 |
| Высота пропила под углом 45 град. (основная пила 300мм), мм | 60 |
| Основная пила | |
| Диаметр основной пилы (возможный диапазон), мм | 250 – 300 |
| Посадочный диаметр основной пилы, мм | 30 |
| Мощность двигателя основной пилы, кВт | 5,5 |
| Частота вращения основной пилы, об/мин | 4500 |
| Подрезная пила | |
| Диаметр подрезной пилы, мм | 120 |
| Посадочный диаметр подрезной пилы, мм | 20 |
| Мощность двигателя основной пилы, кВт | 1,1 |
| Частота вращения подрезной пилы, мм | 8000 |
| Общие данные | |
| Рабочее напряжение, В | 380 |
| Общеустановленная мощность, кВт | 6,6 |
| Масса станка, кг | 700 |
Комплектация:
| Форматно-раскроечный станок DELTAMACHINERY DM-3200H в сборе | 1 шт |
| Роликовая профилированная каретка 3200х385 мм | 1 шт |
| Поперечный упор с телескопической линейкой в комплекте с двумя флажковыми упорами для выставления размера | 1 шт |
| Параллельный упор с боковой базовой линейкой | 1 шт |
| Дополнительные (навесные) рабочие столы | 2 шт |
| Толкатель для узких деталей | 1 шт |
| Защитный аспирационный на расклинивающем ноже | 1 шт |
| Расклинивающий нож | 1 шт |
| Устройство для угловых резов | 1 шт |
Транспортные данные:
| Место 1 | |
| Длина, мм | 2150 |
| Ширина, мм | 1100 |
| Высота, мм | 1050 |
| Место 2 | |
| Длина, мм | 3300 |
| Ширина, мм | 440 |
| Высота, мм | 270 |
