Станок листогибочный ручной STALEX LBM 2000
Универсальный листогиб STALEX LBM без ограничения подачи листа, предназначен для работы в цеху и на строй площадке – выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,7 мм по оцинкованной стали. В том числе и такие изделия, как квадратная вентиляция.
Особенности:
Стальная станина и вес станка обеспечивает надежность и долговечность работы станка

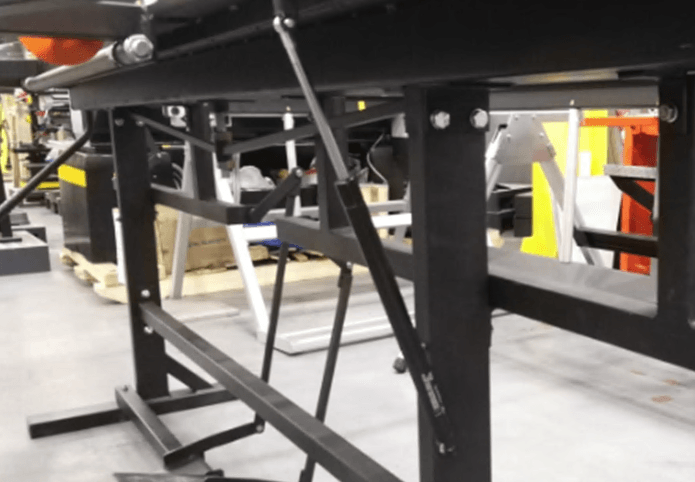

Надёжная жёсткая конструкция ножной стойки, с параллельным вертикальным расположением ножек станка исключающих дальнейшее провисание балок по краям станка (как в случаях расположения ножек станка под углом/в центр на длинах 2500мм/3000мм).
В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
- Угломер в диапазоне от 0° до 135°
- Ножной привод прижимной балки (опция)
- Фальцезакаточная машинка Stalex (опция).
| Модель STALEX | LBM 2000 |
| Артикул | 100460 |
| Макс. толщина материала, мм* (указанные параметры для гибки листа) | 1,0 |
| Рабочая длина, мм | 2020 |
| Максимальный угол гибки | 145° |
| Ширина (толщина) гибочной балки, мм | 15 |
| Ход верхней прижимной балки, мм | 40 |
| Габариты (ДхШхВ), мм | 2350х700х1300 |
| Габариты в упаковке (ДхШхВ), мм | 2550х600х600 |
| Отрезной роликовый нож | в стандарте |
| Макс. толщина резки (материал сталь), мм | 0,7-0,8 |
| Газовый амортизатор гибочной балки | в стандарте |
| Газовый амортизатор прижимной балки | в стандарте |
| Длина направляющих ограничителей подачи листа, мм | 600 |
| Подшипниковые опоры прижимной балки | + |
| Штанги регулирующие гибочную балку | + |
| Регулировка нижней основной балки | + |
| Угломер в диапазоне 0° до 135° | + |
| Вес станка (брутто) | 195 кг |
| Вес упаковки | 55 кг |
| Гарантия | 12 месяцев |
| Производство | Россия |
* Макс. толщина – указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa.
 |

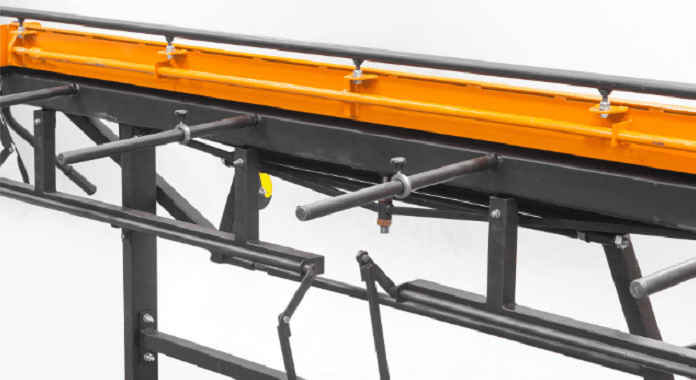

Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки. | |||||
 |

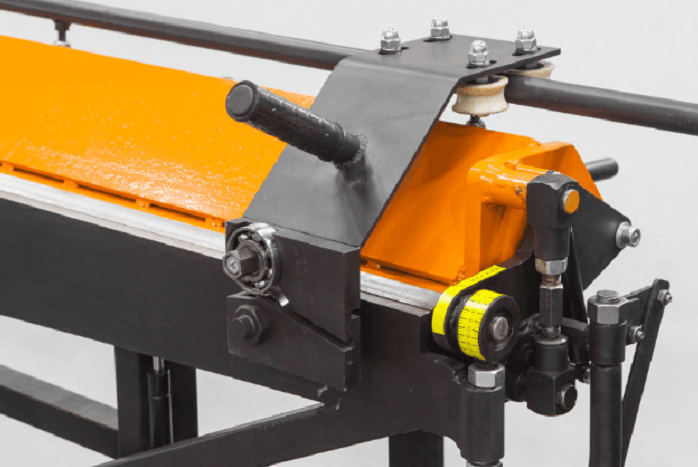

Отрезной роликовый нож в стандартной комплектации.
• Ширина режущих роликов 16 мм
• Диаметр режущих роликов 60 мм
• Общая ширина ножа составляет – 200 мм
|
|||||
 |

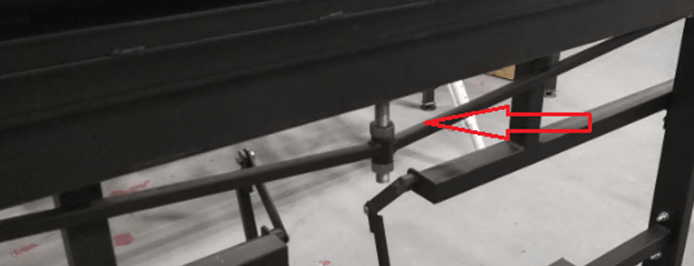

Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства. | |||||
 |

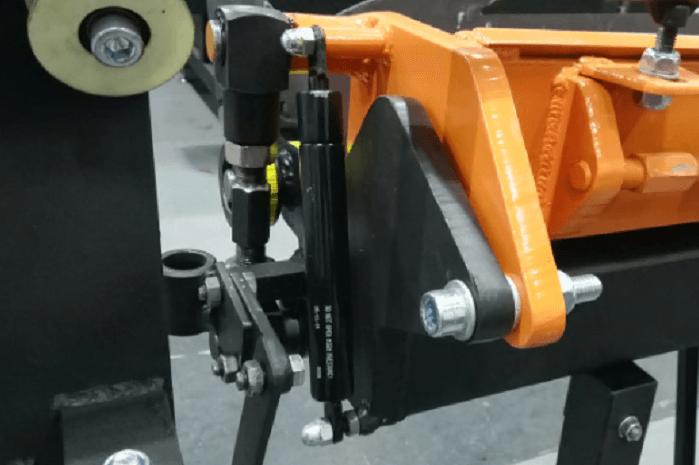

Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации). | |||||
 |
Верхняя прижимная балка оснащена газовым амортизатором (1шт) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации). | |||||
 |
Верхняя прижимная балка соединена с основной балкой – боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются.

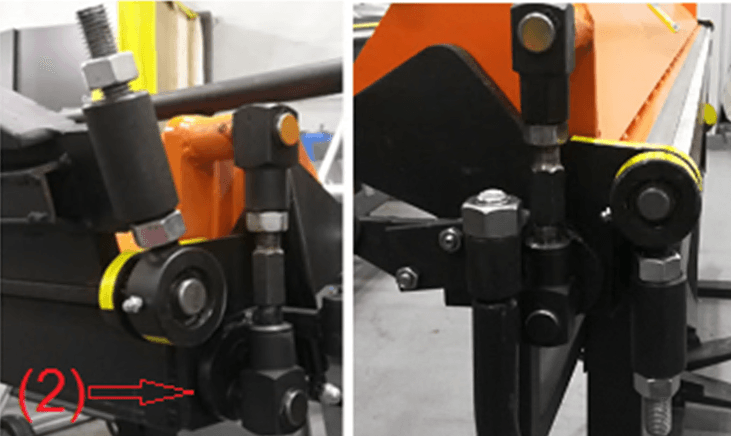

Подшипники (2) в эксцентриковом механизме – не обслуживаемые (закрытые с заводской смазкой на весь срок службы подшипника). |
|||||
 |
Ограничители подачи листа в стандартной комплектации.
Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости. |
|||||
|
Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма – что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт. В противном случае станки с вертикальным подъёмом прижимной балки, не промышленного назначения весом менее 300 кг на длину 2500мм/3000м необходим дорогостоящий ремонт – боковые узлы вертикального подъёма разбалтываются после чего нужно либо: Вариант №1 регулировать станок на заводе-производителе; либо Вариант №2 разобрать и наваривать к узлам дополнительные вертикальные направляющие (Вариант №2 – это ремонт на один последний раз, вертикальные направляющие заваливаются назад, при этом прижимная балка выдвигается/выгибается буквально на миллиметры относительно других балок – после чего лист равномерно не прижимается и при гибке двигается).
|
||||||
 |

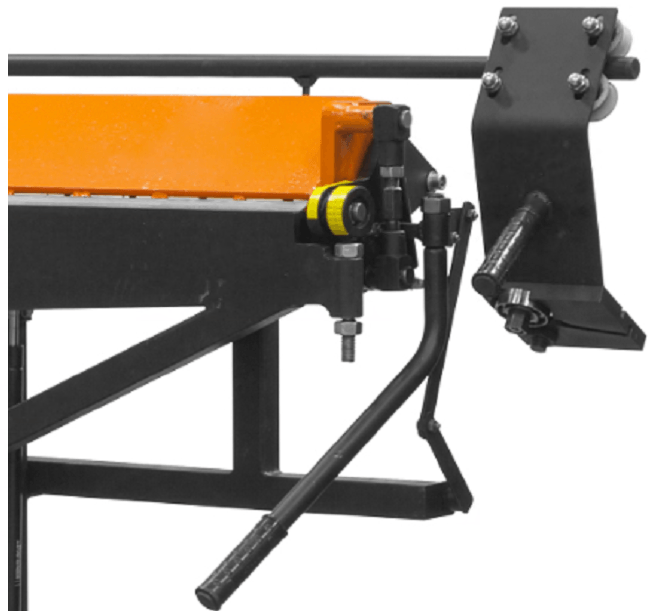

Отрезной роликовый нож устанавливается на направляющей балке.
Макс. толщина резки 0,7-0,8мм (материал – сталь), в зависимость от прочности листа. Боковые ручки станка могут устанавливаться (вкручиваться) как в верхнем положении, так и в нижнем.
|
|||||
 |

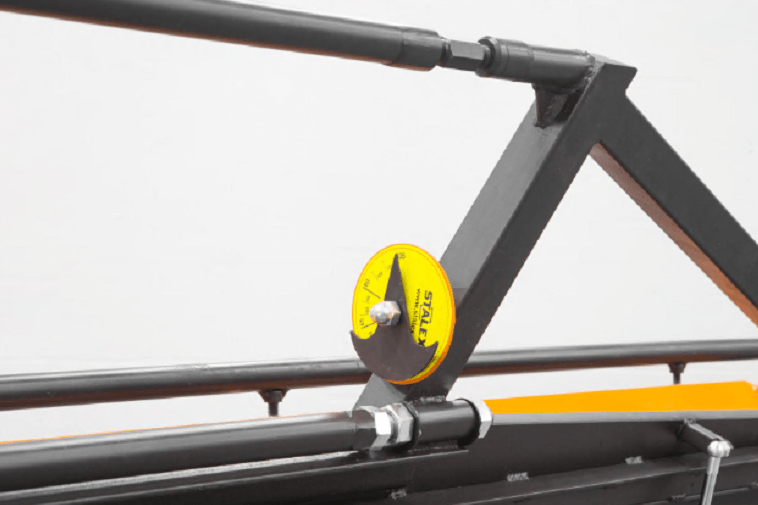

Угломер станка в диапазоне 0° до 135°, в стандартной комплектации. Точное позиционирование угла происходит при заправленном листе в листогиб и поворотом гибочной балки. | |||||
 |

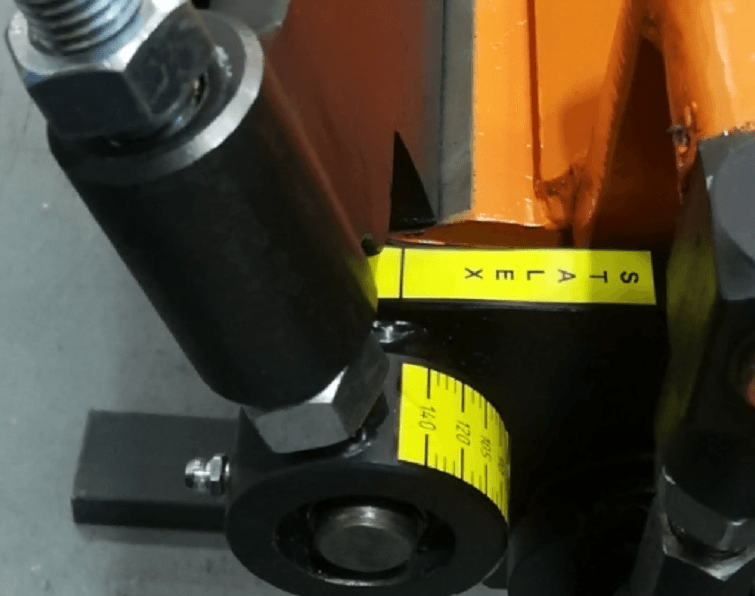

По краям станка размещены боковые угломеры с градусной линейкой до 135°.
|
|||||
 |

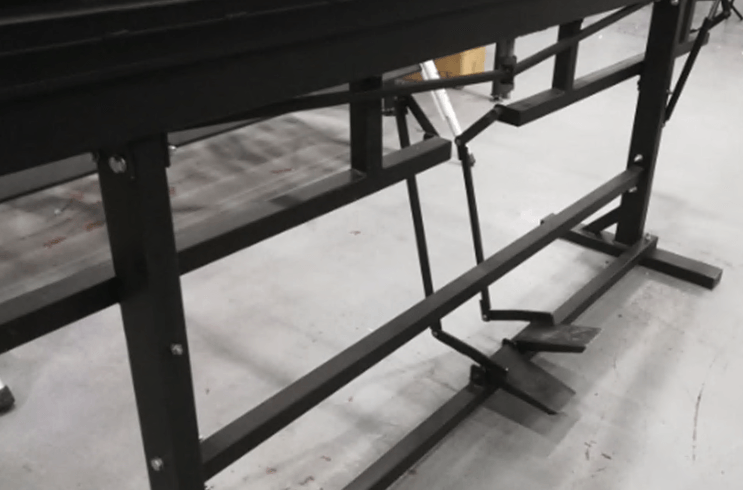

Ножной привод прижимной балки дублирует боковые рычаги. Предназначен для поднятия и опускания прижимной балки, позволяющий оператору более быстро и точно работать с листом (опция). | |||||
 |

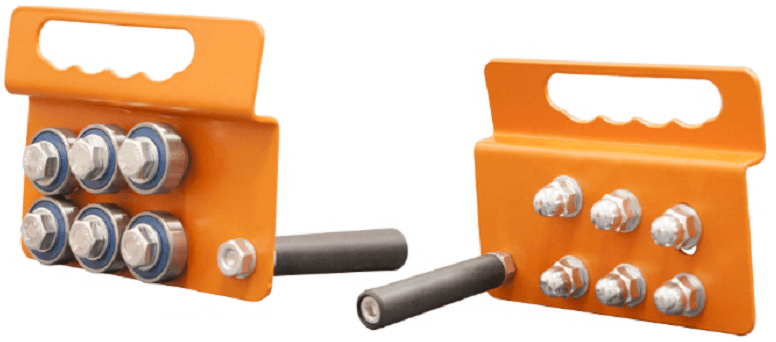

Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция).
Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|||||
